3D解剖户内真空断路器,值得看!

2019-11-24 20:24:06 3939

空断路器简介及工作原理:

户内真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名。

户内真空断路器具有结构紧凑、体积小、重量轻、寿命长、维护量小、防燃、防爆和适于频繁操作等优点,目前在中压开关特别是10 kV户内产品中占绝对优势。

3D解剖户内真空断路器,值得看!

户内真空断路器的主要灭弧机构是真空灭弧室,其灭弧原理与其他种类断路器灭弧原理不同,其他断路器主要利用灭弧介质来达到熄灭电弧的目的,而户内真空断路器是利用真空阻止电弧重燃来达到灭弧的目的。

因此,电流过零后能否重燃取决于弧隙介质强度的恢复。若恢复了,则能有效的阻止电弧的重燃,否则,电弧会继续燃烧直到下一个过零点,才有可能熄弧。

3D解剖户内真空断路器,值得看!

具体原理

断路器处于合闸位置时其对地绝缘由支持绝缘子承受,一旦户内真空断路器所连接的线路发生永久接地故障,断路器动作跳闸后,接地故点又未被清除,则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受;

各种故障开断时,一对触子间的真空绝缘问隙要耐受各种恢复电压的作用而不发生击穿。

户内真空断路器是可以替代有油断路器的新型设备,对消除火灾事故具有重大意义。

3D解剖户内真空断路器,值得看!

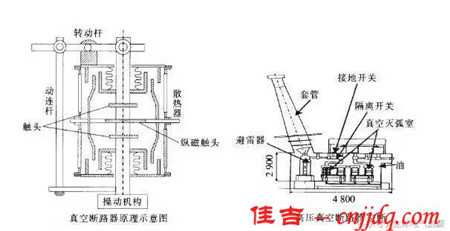

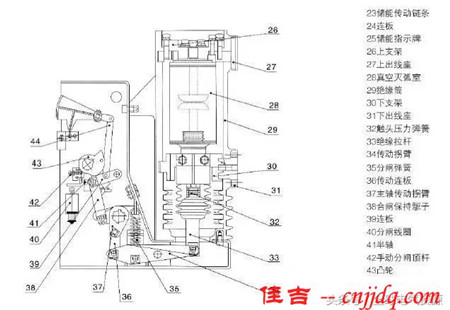

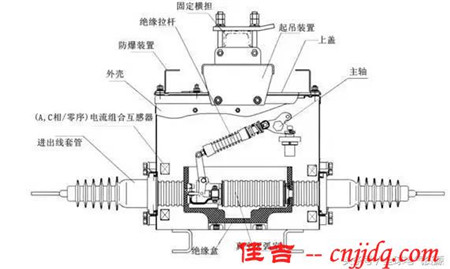

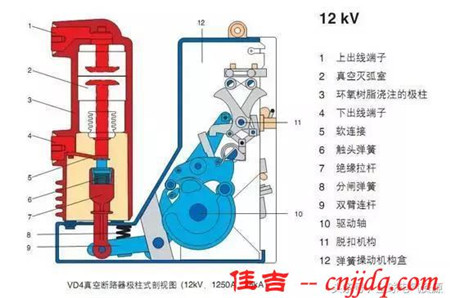

户内真空断路器主要包含三大部分:真空灭弧室、电磁或弹簧操动机构、支架及其结构图他部件。

3D解剖户内真空断路器,值得看!

户内真空断路器是3~10kV,50Hz三相交流系统中的户内配电装置,可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用,特别适用于要求无油化、少检修及频繁操作的使用场所,断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。
